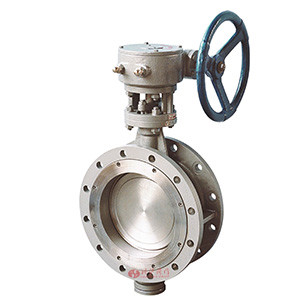

三偏心法蘭蝶閥采用三偏心(三維偏心)斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無摩擦，關閉時具有越關越緊，密封性能越可靠，開啟確定密封面完全脫離接觸，確保密封 面不損傷。本蝶閥特殊的幾何結構，排除了其它類型蝶閥不能很好密封的缺點，保證了密封面完好的密封。本蝶閥密封面選擇具有耐腐蝕、耐高溫、使用壽命長的材 料制作而成?？朔烁邷厥褂脮r熱膨脹閥門易泄漏的缺點。
執行機構選型
三偏心法蘭蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動對夾硬密封蝶閥（開關型和調節型控制信號4-20mA）和氣動對夾硬密封蝶閥（開關型和調節型控制信號4-20mA）
| 公稱通徑 | DN（mm） | 50～1200 | ||||
|---|---|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸氣、油品、酸類腐蝕性等。 | |||||
| 驅動方式 | 手動、蝸輪傳動、氣動、電動 | |||||
| 適用溫度 | 碳鋼 :-29℃～40℃ 不銹鋼-40℃～600℃ | |||||
| 設計標準 | GB/T12238-1989 |
|---|---|
| 法蘭連接尺寸 | GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000 |
| 結構長度 | GB/T12221-1989 |
| 壓力試驗 | GB/T13927-1992；JB/T9092-1999 |
| 公稱通徑 | 結構長度 |
外形尺寸 | 連接尺寸(標準值) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L0 | H | D343H | PN0.6MPa | PN1.0MPa | PN1.6MPa | |||||||||||
| 毫米 | 英寸 | 法蘭 | 對夾 | H0 | A1 | B1 | D | D1 | Z-d | D | D1 | Z-d | D | D1 | Z-d | |
| 50 | 2 | 108 | 43 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 21/2 | 112 | 46 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 3 | 114 | 64 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 4 | 127 | 64 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 5 | 140 | 70 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 6 | 140 | 76 | 175 | 555 | 270 | 280 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 8 | 152 | 89 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 10 | 165 | 114 | 243 | 680 | 270 | 280 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 12 | 178 | 114 | 283 | 800 | 380 | 420 | 400 | 395 | 12-22 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 14 | 190 | 127 | 310 | 835 | 380 | 420 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 16 | 216 | 140 | 340 | 915 | 450 | 470 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 18 | 222 | 152 | 380 | 960 | 480 | 490 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 20 | 229 | 152 | 410 | 1020 | 480 | 490 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
| 600 | 24 | 267 | 154 | 470 | 1225 | 480 | 490 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 28 | 292 | 165 | 550 | 1355 | 640 | 660 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 32 | 318 | 190 | 640 | 1470 | 640 | 660 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 36 | 330 | 203 | 710 | 1545 | 750 | 860 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 40 | 410 | 216 | 770 | 1795 | 850 | 900 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 48 | 470 | 254 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
