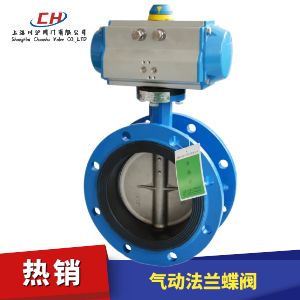

氣動法蘭蝶閥型號：CHD641X/CHD641F/

氣動法蘭蝶閥是中線軟密封蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)狻⒋啊⑺姟⒁苯稹⒛茉聪到y(tǒng)以及輕紡等行業。

附件選型
氣動法蘭蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）

氣動法蘭蝶閥技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
連接形式	法蘭式
閥板形式	垂直板式
配置執行機構	GT、AT、AR、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

氣動法蘭蝶閥零部件參數

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

氣動法蘭蝶閥技術規范

設計依據		GB標準
設計標準		GB/12238
結構長度	法蘭連接	GB/12221
連接法蘭尺寸		GB/12221
試驗和檢驗		JB/T9002

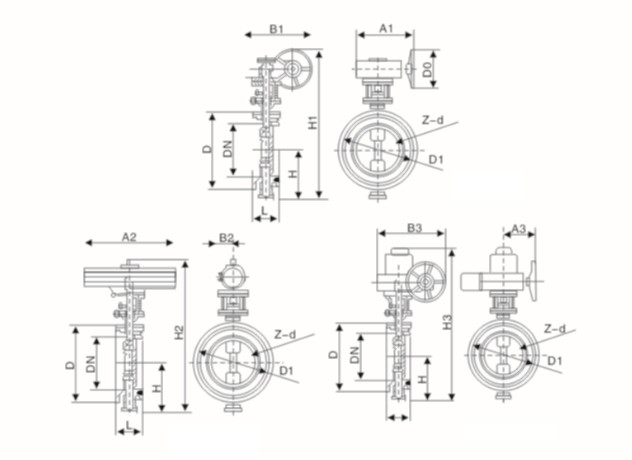

氣動法蘭蝶閥結構圖

氣動法蘭蝶閥外形尺寸

公稱通徑DN	外形尺寸												連接尺寸
	L		H	D341X			D641X			D941X			PN1.0MPa			PN1.6MPa
	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
? 公稱通徑 (DN)	? 短	? 長	? H	? D341X H1????A1????81			尺寸 D641X H2A2????82			? D941X H3???A3???83			????連接 PNl0MPa DDlZ-d			尺寸 PN1?6MPa DDlZ-d
??50	??108	??150	??112	??350	??1?80	??200	??605	??245	??72	??530	??250	??255	??140	??110	?4-14	??165	??125	?4-18
??65	??112	??170	??11?5	??370	??1?80	??200	??625	??245	??72	??550	??250	??255	??160	??1?30	?4-14	??185	??145	?4-18
??80	??114	??180	??120	??380	??1?80	??200	??645	??245	??72	??565	??250	??255	??190	??1?50	?4-18	??200	??160	?8-18
?100	?127	?190	?138	?420	?1?80	?200	?675	?355	??92	??600	??250	??255	??210	??1?70	?4-18	??220	??1?80	?8-18
?125	?140	?200	?164	?460	?1?80	?200	?71?5	?355	??92	??640	??250	??255	??240	??200	??8-18	??250	??210	?8-18
?150	?140	?210	?175	?555	?270	?280	?800	?355	??92	??705	??300	??31?5	??265	??225	??8-18	??285	??240	?8-22
?200	?1?52	?230	?208	?605	?270	?280	?850	?250	?170	?775	?300	?31?5	?320	?280	?8-18	??340	??295	?8-22
?250	?165	?250	?243	?680	?270	?280	?925	?250	?170	?945	?300	?31?5	?375	?335	12-18	??295	??330	12?-2;
300	?1?78	?270	?283	?800	?380	?420	1035	?450	?220	?1070	?300	?31?5	?440	?395	12-22	??445	??400	12-2;
350	?1?90	?290	?310	?835	?380	?420	1070	?450	?220	?1140	?300	?31?5	?490	?445	12-22	??505	??460	16-2;
400	?216	?310	?340	?91?5	?450	?470	11?90	?450	?280	?1210	?300	?31?5	?540	?495	16-22	??565	??51?5	16-2f
450	?222	?330	?380	?960	?450	?470	1250	?650	?280	?1?335	?575	?714	?595	?550	16-22	??61?5	??565	20-2f
500	?229	?350	?410	1020	?480	?490	1295	?650	?280	?141?5	?575	?714	?645	?600	20-22	??670	??620	20-2f
600	?267	?390	?470	1225	?640	?660	1455	?850	?380	?1605	?656	?810	?755	?705	20-26	??780	??725	20-3(
700	?292	?430	?550	1355	?640	?660	1585	?850	?380	?1?844	?656	?810	?860	?810	24-26	??895	??840	24-3(
800	?318	?470	?640	1470	?640	?660	1700	1250	?380	?2040	?656	?810	?975	?920	24-30	1015	?950	24-3:
?900	?330	?510	?710	1545	?850	?900	1865	1250	?380	?2255	?785	?863	1075	?1020	24-30	1115	?1050	28-3:
1000	??410	??550	??770	??1795	??850	??900	?201?5	1500	?580	?2380	?785	?863	11?75	?1120	28-30	1230	?1160	28-3f
1200	??470	??630	??890	??1965	??850	??900	?2226		??580	?2640	?785	?863	1405	?1340	32-33	1455	?1380	32_3e
1400	??530	??710	??920	??2380						??2886			??1630	??1560	36-33	1675	?1590	36-4;
1600	??600	??790	1085	?2956						?3156			1820	?1760	40-33	1915	?1850	40-5A
1800	??670	??870	1230	?3221						?3421			?2045	?1970	44-42	?2115	?2020	44-5A
2000	??760	??950	1350	?3485						?3685			?2265	?21?80	48-48	?2325	?2230	44-5A

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要?dú)鈩臃ㄌm蝶閥產品詳細樣本。

氣動蝶閥
氣動蝶閥（材質碳鋼、橡膠密封、對夾連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動蝶閥（材質碳鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動蝶閥（材質碳鋼、三偏心金屬硬密封、對夾式、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動四氟蝶閥（材質碳鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動四氟蝶閥（材質不銹鋼、四氟密封、對夾連接、配雙作用或單作用氣缸、帶電磁閥）

氣動蝶閥
氣動襯氟蝶閥（材質碳鋼襯氟、對夾式、配雙作用或單作用氣缸、帶電磁閥和限位開關）

氣動蝶閥
氣動襯氟蝶閥（材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和氣源三聯件）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器、調節型）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、高溫型、帶高溫支架、配雙作用或單作用氣缸）

氣動蝶閥
氣動通風蝶閥（材質碳鋼、閥板不銹鋼、對夾連接、帶手輪、帶閥門定位器、調節型）

氣動蝶閥
氣動粉體蝶閥（材質鋁合金、雙法蘭連接、配雙作用氣缸、不帶附件）

氣動蝶閥
氣動粉體蝶閥（材質鋁合金、單法蘭連接、配雙作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動塑料蝶閥（材質UPVC、對夾連接、配雙作用或單作用氣缸、帶電磁閥和閥位反饋）

氣動蝶閥
氣動襯膠蝶閥（材質碳鋼襯膠、帶手輪、配氣缸、帶電磁閥、限位開關、氣源三聯件）

氣動蝶閥
氣動軟密封蝶閥（材質不銹鋼、橡膠密封、法蘭連接、配雙作用或單作用氣缸、不帶附件）

氣動蝶閥
氣動硬密封蝶閥（材質不銹鋼、三偏心金屬硬密封、法蘭連接、配雙作用或單作用氣缸）

氣動蝶閥
氣動衛生級蝶閥（材質不銹鋼、卡箍連接、衛生級、配雙作用或單作用氣缸、帶閥門定位器）

氣動蝶閥
氣動調節蝶閥（材質不銹鋼、金屬硬密封、法蘭連接、配雙作用或單作用氣缸、帶閥門定位器）

氣動蝶閥說明書	下載
氣動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司	點擊下載
氣動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司	點擊下載
氣動粉體蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動衛生級蝶閥說明書-上海川滬閥門有限公司	點擊下載
氣動通風蝶閥說明書-上海川滬閥門有限公司	點擊下載

氣動法蘭蝶閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動法蘭蝶閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
