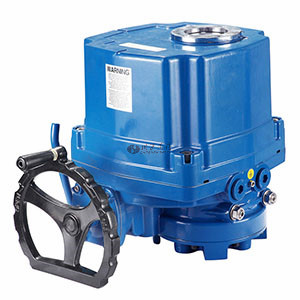

CHQ型電動執行器性能特點

1殼體殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2電機全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3手動結構手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）
4指示器指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。
5千燥器用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6限位開關機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，無需電池支持?！段娱_關接點均為銀質觸點）。
7扭矩開關可提供過載保護（CHQ-005/008/010除外），在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
8自鎖精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
9防脫螺栓拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。
10安裝底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。
11線路控制線路符合單相或三機電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工）。
12智能模塊采用集成度高，功耗很低的單片機與模擬電路混合的控制板，另采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
13閥位數字顯示執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
14相序自動調整智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。

CHQ型電動執行器 選型參數

型號 Model	大輸出扭矩 Max output torque	動作時間 Operating time 60/50HZ	大 軸徑 Max bore size	電機 F級 F-class motor	額定電流(A)50HZ Rated Current(A)50HZ				手輪轉速 Handwheel revolution	重量Weight
					單相 single phase		三相 three phases
	N.M	90°	mm	W	110V	220V	380V	440V	N	Kg
CHQ-005	50	18/22	Φ20	20	1.10/0.95	0 55/0 54	0 3/0.3	N/A	10	75
CHQ-008	80	18/22	Φ20	20	1.10/0.95	0.55/0.54	0.3/0.3	N/A	10	75
CHQ-010	100	18/22	Φ20	20	110/0.95	0 55/0 54	0 30 3	N/A	10	7 5
CHQ-015	150	21/25	Φ22	40	1.65/1.67	0.88/0.84	0.31/0.31	0.30/0.31	11	17.3
CHQ-020	200	21/25	Φ22	40	1.67/1.67	0 89/0.85	0.31/0.31	0.30/0 31	11	173
CHQ-030	300	26/31	Φ35	90	1.85/1.86	0.92/0.92	0.35/0.35	0.34/0.34	135	22
CHQ-050	500	26/31	Φ35	90	3.60/3.62	1.55/1.58	0.59/0.59	0.58/0.58	135	23
CHQ-060	600	26/31	Φ35	120	3.65/3.62	1.60/2.20	0.60/0.59	0.59/0.58	135	23
CHQ-080	800	31/37	Φ45	180	4.10/4.10	2.15/2.20	0.85/0.85	0.79/0.79	16 5	29
CHQ-120	1200	31/37	Φ45	180	4.20/4.10	2.35/2.30	o.e7/0.87	0.81/0.81	16.5	29
CHQ-200	2000	93/112	Φ65	180	4.10/4.10	2152 20	o.a5/O.a5	0.79/0.79	49.5
CHQ-300	3000	93/112	Φ65	180	4.20/4.10	2.35/2.30	0.85/0.85	0.81/0.81	49 5	75

CHQ型電動執行器基本技術參數

電機電源	標準：220V AC單相 可選：110V AG單相．380、440V AC 3相．50/60Hz，±10%  ???? 24V DC/110V DC/220V DC
電機	鼠籠式異步電機
限位開關	開/關,各1AI ,  SPDT.250V AC 10A
輔助限位開關 扭矩開關	開/關，各1個．SPDT,250V AC 10A     開／關，各1個,  SPDT.250V AC 10A	CHQ-005/008/010除外
行程	90°	0°-270°可選
失速保護/操作溫度	內置過熱保護．開115℃±5℃/關97℃±5℃
指示器	連續的位置指示刻度
手動操作	機械離臺機構，配手輪操作
自鎖裝置	蝸輪，蝸桿機構提供自鎖
機械限位	2個外部調整螺栓
干燥器	7-10W(110/220V AC)
接線孔	2個PF 3/4”
環境溫度	200C_+70℃
潤滑	鋁基潤滑脂（EP型）
材料	鋼，鋁合金，鋁青銅，聚碳酸酯
環境濕度	大90% RH	非凝結
抗震性能	X Y Z 10g.0.2-34 Hz,30分
外涂層	干粉，環氧聚酯，具有超強的防腐能力

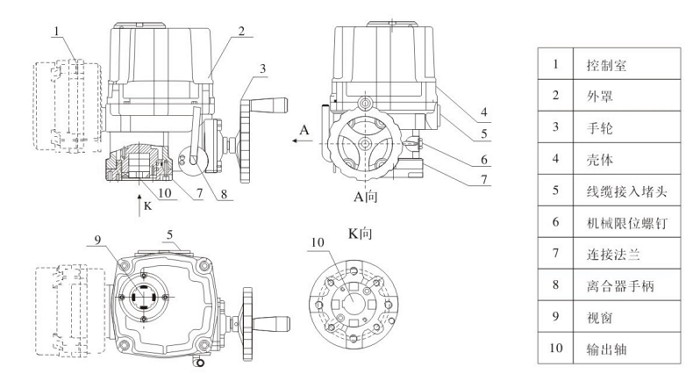

CHQ型電動執行器外觀圖

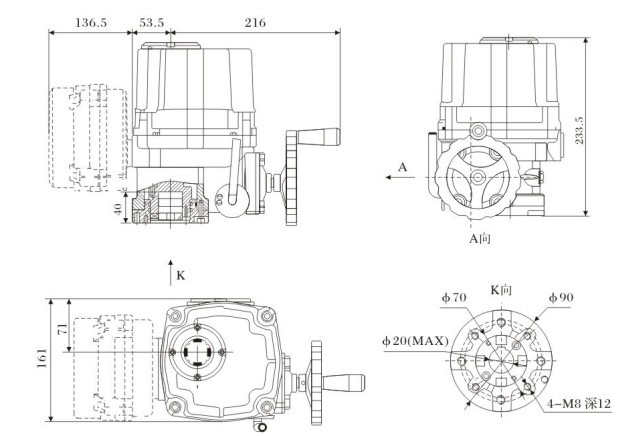

CHQ型電動執行器（005~010外觀及安裝尺寸）

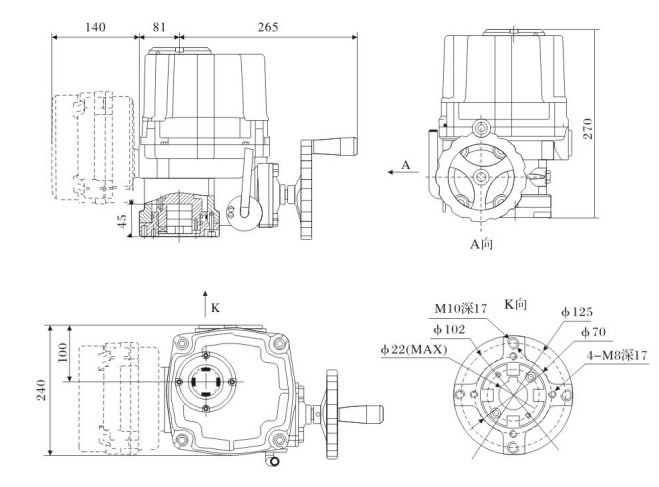

CHQ型電動執行器（015~020外觀及安裝尺寸）

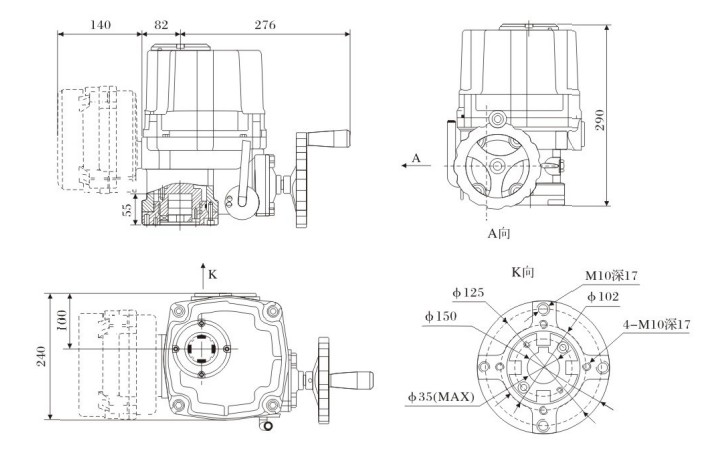

CHQ型電動執行器（030~060外觀及安裝尺寸）

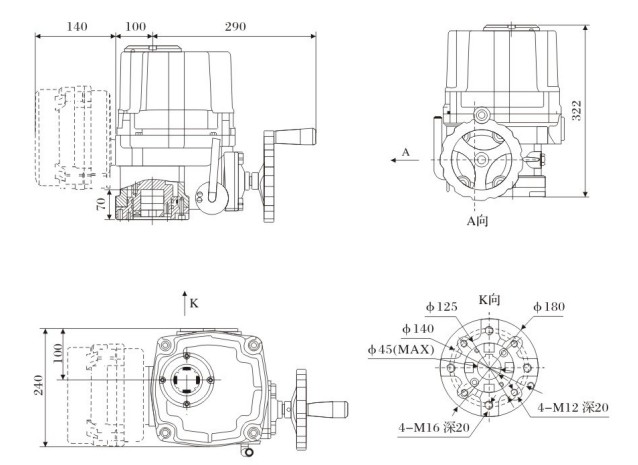

CHQ型電動執行器（080~500外觀及安裝尺寸）
